パーティングライン考慮のポイント

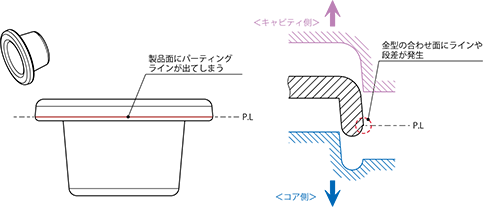

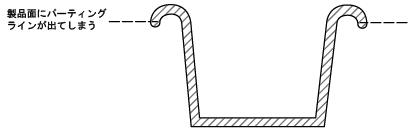

before

before

製品を取り出すためのパーティングライン(分割面)のスジが製品表面に出てしまい、外観上目立ってしまいます。

↓

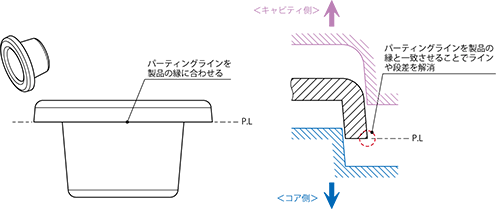

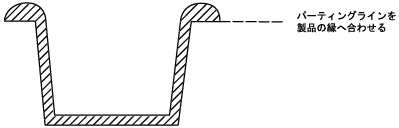

after

after

上記のような形状に設計することでパーティングラインが成形品の縁の線と一致する為、スジを目立たなくすることが可能です。

金型設計と製品設計をする際にパーティングラインをあらかじめ検討することで、成形後に表面のスジ模様を目立たなくすることができます。
