捨てキャビティ活用のポイント

before

before

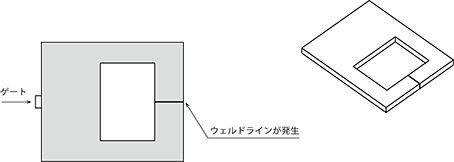

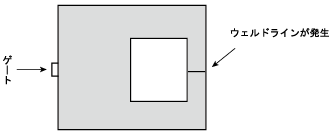

ウェルドラインにより、外見上の問題や強度の問題が発生します。

↓

after

after

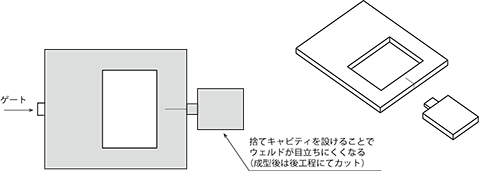

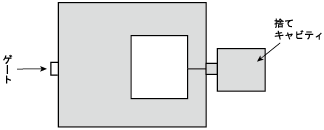

合流した材料は捨てキャビティの方向へ進んでいくため、ウェルドラインの跡が目立たなくなる上にウェルドの強度も向上します。

製品の構造上ウェルドライン跡を目立たなくした上で強度を求める場合は、設計段階から捨てキャビティを設ける方法が有効です。ウェルドの欠点を埋めることができ、品質を向上させることができます。
