肉厚部分のヒケ回避のポイント①

before

before

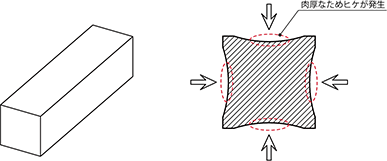

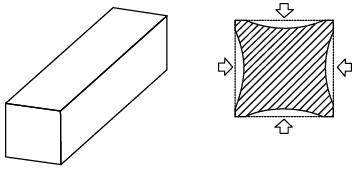

製品が肉厚な形状の場合、成形時に発生する収縮の影響を大きく受けることになりヒケが発生してしまいます。

↓

after

after

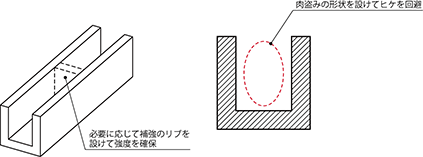

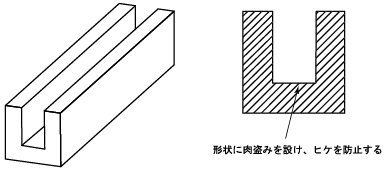

製品に肉盗み箇所を設けることで、成形時に発生する収縮の影響が少なくなり、ヒケの発生を防止することができます。

製品の外観上問題がないのであれば、設計段階で製品の肉厚形状を避けることでヒケの発生を少なくすることが可能になります。その結果、歩留り率を向上させることになりコストダウンにつながります。
