サイドゲートの配置位置のポイント

before

before

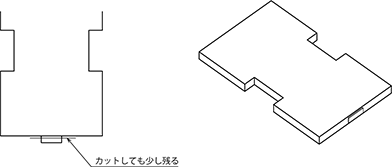

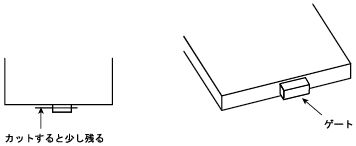

サイドゲートは後工程でカットをする必要があり、カットした際にその後が残り、製品形状に影響を与えることがあります。

↓

after

after

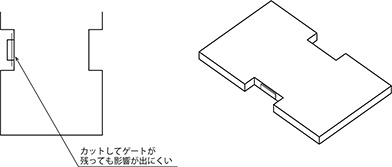

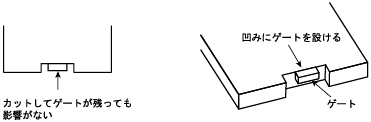

サイドゲートを凹み位置に配置することで、後工程でカットした痕跡が残っていても、製品形状として影響がでません。

製品形状としてゲートの痕跡を残せない場合、ゲートの位置をくぼみに配置します。そうすることでゲートの痕跡が残ったとしても品質に影響が出ません。
