リブ形状のヒケ発生対策のポイント

before

before

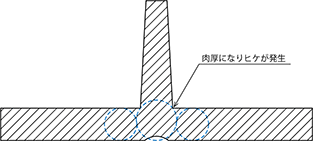

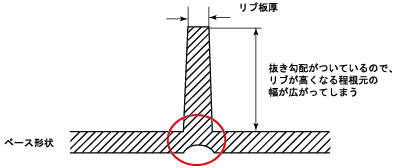

リブの高さがあると抜き勾配を配慮しなければなりません。しかし、そうするとリブの根元幅が大きくなり、厚肉構造による外観にヒケが発生しやすくなります。

↓

after

after

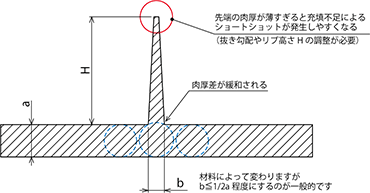

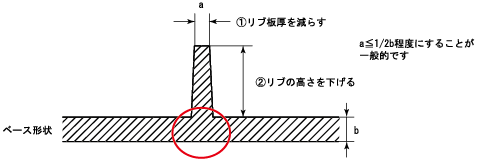

リブの根元にヒケを発生させないためには、部品構造上に問題を起こさない寸法までリブの板厚を薄くするか、高さを低くするかの対策が有効です。

リブには抜き勾配をつけなければならないが、その影響により根元幅が大きくなりヒケの発生を招きます。そのため、リブの形状はその機能とヒケが発生しない寸法を考えて設計しなければなりません。
