ゲート位置による堅牢性向上のポイント

before

before

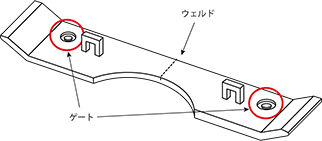

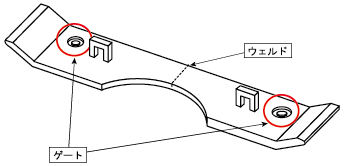

左右2点のゲートで成形しているため、中央部にウェルドが発生し、割れやすくなります。

↓

after

after

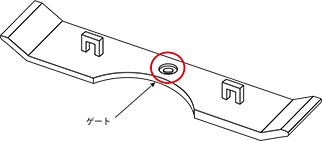

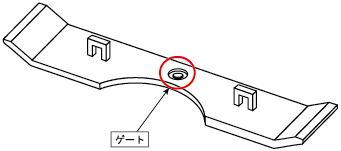

中央部にゲートを移動し、ウェルドの発生を抑制することで部品の強度を向上させることができます。

樹脂成形部品ではウェルドの位置を何処にもってくるかが強度を決定する上で重要になります、ゲート位置を調整することで強度の高い部品をつくることができます。
