ツメ形状の簡略化のポイント

before

before

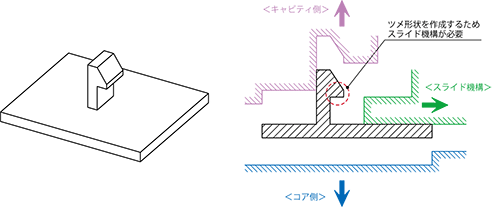

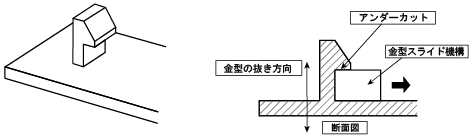

ツメ形状を作成する場合、単純にツメ形状を配置しただけではアンダーカットが発生してしまい金型にスライド機構が必要となってしまいます。

↓

after

after

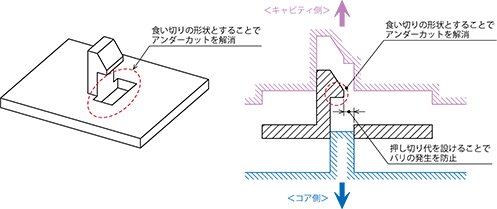

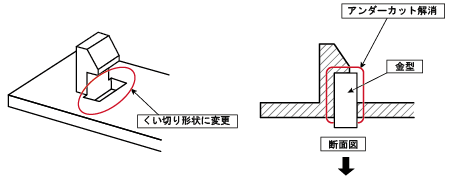

ツメ形状のアンダーカット部をくい切り形状に変更することでアンダーカットを解消し、金型構造を簡略化することができます。

ツメ形状の配置された製品ではスライド式の金型構造が必要になりますが、アンダーカット部をくい切り形状に変更することで金型構造を簡略化することが可能となります。
