肉厚部分のヒケ回避のポイント②

before

before

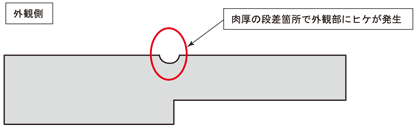

製品の肉厚が急な段差によって変化することで収縮の影響を大きく受けることになり、ヒケが発生します。

↓

after

after

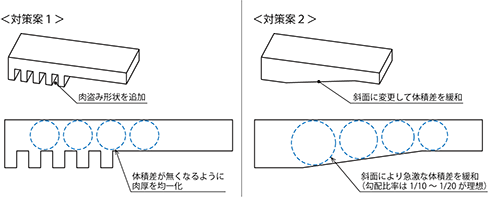

製品の背面をリブ形状にすることで肉厚を均一化し、収縮の影響を最小限に抑えることができます。

製品形状において必要な機能と外観の品質を確保できる範囲で、リブ形状を採用し、肉厚を均一化することで収縮の影響を軽減することが可能です。
