ボスの根元のヒケ対策のポイント

before

before

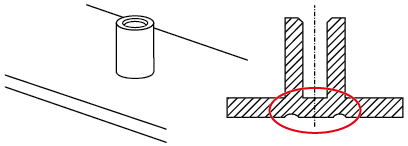

ボスは構造上ヒケが発生しやすくなっており、その中でも特に外径が大きい場合では外観面にヒケが発生しやすくなります。

↓

after

after

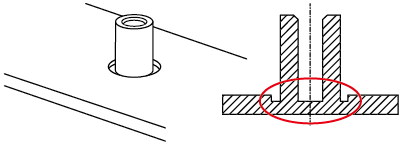

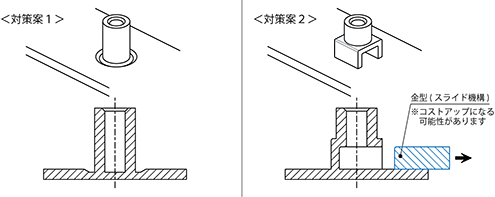

外径が大きいボスでも穴の周囲を一段掘り下げることでヒケの発生を抑制することができます。

ヒケが発生し易いボスの根元ですが、ボス周辺の周囲を一段掘り下げることでヒケの発生を抑制することができます。ボス自体の形状を変化させることなく、ヒケを防止する際に有効な手段です。
