柱形状のヒケ対策のポイント

before

before

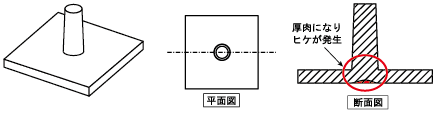

平面構造の部品に円柱形状、角柱形状をつけると、厚肉になりヒケが発生する恐れがあります。

↓

after

after

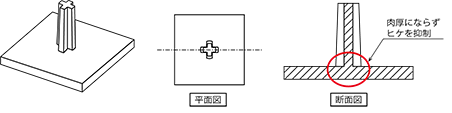

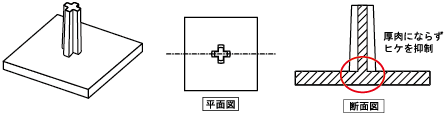

厚肉になりやすい円柱や角柱から十字型のリブに変更することで、厚肉形状を解消し、ヒケの発生を抑制します。

円柱形状、角柱形状を付ける場合には厚肉形状になりがちです。そこで円柱や角柱形状を十字型等に変更することで、ヒケの発生を抑制します。
