平面部に発生する反り軽減のポイント

before

before

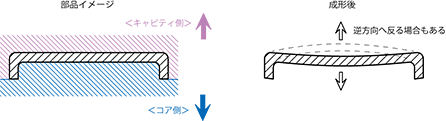

金型の温度差や内部の圧力差などによって樹脂の収縮率にばらつきが出ると、成形後に部品の平面部に反りが発生しやすくなります。

↓

after

after

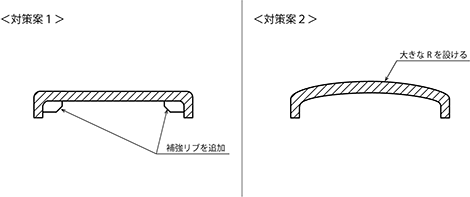

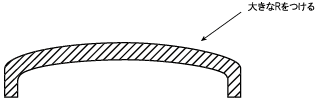

部品内部に補強リブを追加することで成型後の反りの発生を抑えることができます。デザインに差し支えがなければ部品形状に大きなRを設けることでも防止できます。

金型の温度差などによって樹脂の収縮率にばらつきが出ると平面部に反りが発生しやすくなります。設計側でできることとして補強リブを追加したりR形状を設けることで反りを防止することができます。
