橋渡し形状追加による反り軽減のポイント

before

before

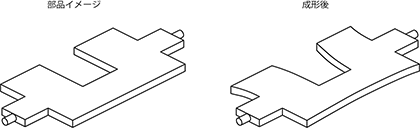

この絵のような形状で、中央部に穴形状があるような場合には反りが発生しやすくなります。

↓

after

after

この絵のような形状の場合、橋渡し形状を追加することで成形時の収縮を抑えることができ、反りの発生が少なくなります。

製品形状が反りの発生しやすい場合、橋渡し形状を追加することで一旦反りの発生を抑えた後、後工程で橋渡し形状をカットすることで、反りのない目的の形状を成形することができます。
