断熱圧縮効果による焦げ防止のポイント

before

before

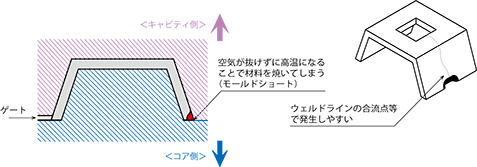

材料によって急激に押し込まれた結果、断熱圧縮効果によって高温になり成形品に焦げ(モールドショット)が発生してしまいます。

↓

after

after

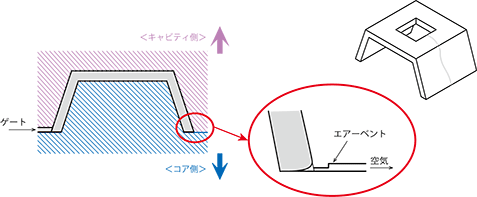

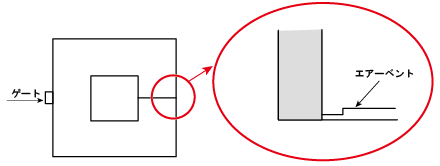

成形品に焦げ(モールドショット)が発生しないようにエアーベントを強化します。この際に成形材料が漏れずにエアーだけが漏れる程度の隙間に設定します。

成形材料によってエアー(ガス)だけが漏れる隙間は多少異なりますが、エアーベントの適正設置により焦げを防止することができます。
