製品の離型における仕上げのポイント②

before

before

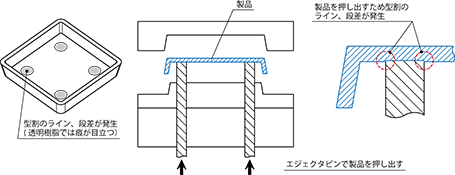

透明度が必要な製品を金型から離型する際、エジェクタピンにて押し出すと型割のラインや段差などの痕が外側から見えてしまい目立ちます。

↓

after

after

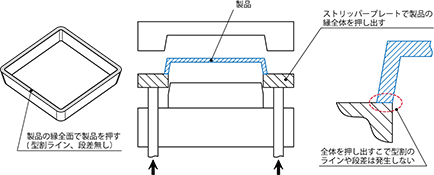

ストリッパープレートにて製品の縁全面を押し出すことで型割のライン、段差などを発生させることなく離型することができます。ストリッパープレートの追加によりコストアップとなりますが、製品の外観・品質を優先させる場合はこういった手法を用います。

ストリッパープレートを用いることで離型の際の型割のラインや段差を無くすことができます。外観・品質とコストのトレードオフになりますが、離型の手法の一つとして知っておくと良いでしょう。
