ボス形状の調整によるヒケ対策のポイント

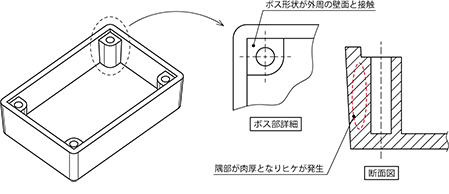

before

before

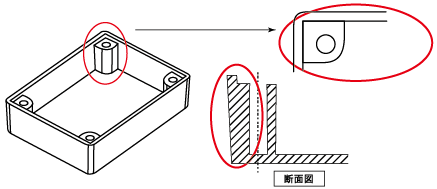

角に厚肉なボスが配置されると、外観にヒケの発生が懸念されます。

↓

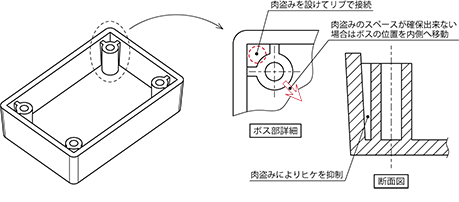

after

after

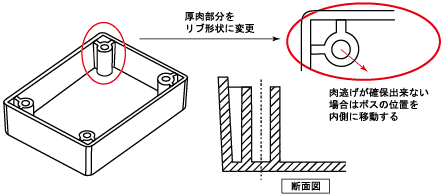

厚肉な部分をリブ形状に変更することでヒケの発生を抑制します。

角にボスを配置するときにはヒケを起こしやすくなります。そのため、設計段階から、肉逃げを確保したり、ボスの位置を内側に移動させるなどして、ヒケが発生しにくい構造にします。
