治具省略のポイント

before

before

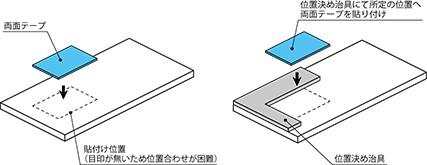

両面テープ等を使用するアセンブリ工程の際に、部品に該当箇所の目印がついていなければ治具を用意しなければならなくなります。

↓

after

after

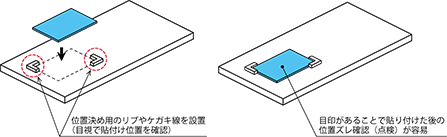

成形部品にケガキ線や位置決め用のリブを設けておくことで、目視で貼り付け位置を確認することができ治具が不要になります。

設計段階からアセンブリ工程用にケガキ線や位置決め用のリブを用意しておくことで、治具を使用せずに加工場所を把握することができます。
