シボ仕上げ加工におけるテーパー角度のポイント

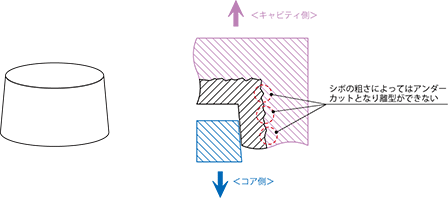

before

before

キャビ面をシボ仕上げする場合、シボの粗さによって必要な勾配が決定するため、勾配を間違えると脱型ができなくなります。

↓

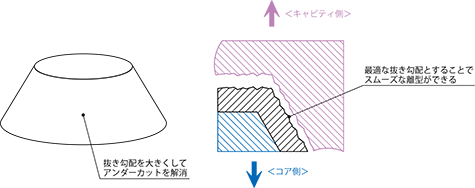

after

after

あらかじめシボの仕様を考慮し、設計段階からテーパ角度を決定しておくことで、脱型をスムーズにすることができます。

抜き勾配は設計段階から考慮する必要があり、シボ仕上げ加工がある場合は、特にテーパ角度に配慮する必要があります。
