加工工数の削減ポイント

before

before

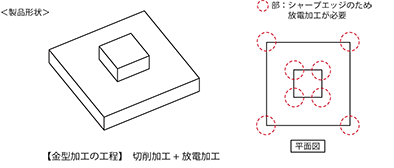

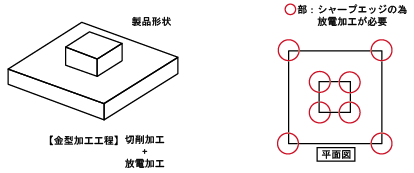

製品形状にシャープエッジがあるため、金型製作の工程の中に切削加工と放電加工が必要になります。

↓

after

after

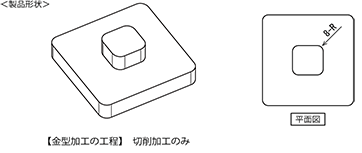

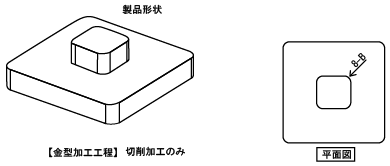

製品形状の角シャープエッジコーナーをRにすることで、金型製作を切削加工のみで可能にし、加工工数を削減することができます。

製品形状に必ずしもシャープエッジが必要ない場合、角にRをつけることで放電加工工程を必要としなくなります。その結果加工工数を削減することができコストダウンにつながります。
