追加ランナーによるヒケ対策のポイント

before

before

材料の流れがスムーズに行かなければ、ゲートから遠い距離にある部分にヒケが発生してしまいます。

↓

after

after

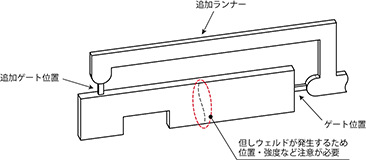

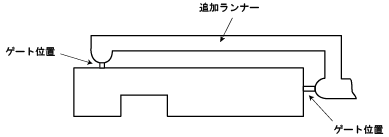

ヒケの発生を防止するために追加ランナーを設置します。そうすることで隅々まで圧力をキープすることが可能になります。

ヒケは金型内の隅々まで圧力が行き届かないことが原因で発生します。追加ランナーを設置することで金型内の隅々まで圧力がかかり、ヒケの発生を防ぐことができます。
