成形材料の安定流動のポイント

before

before

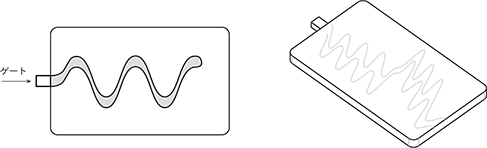

ゲートから出た材料が蛇行して流れると、その不安定な流れの跡が成形品表面に残ってしまいます(ジェッティング)。

↓

after

after

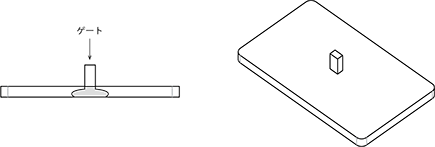

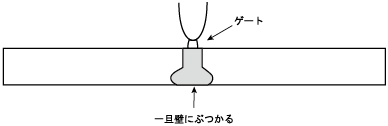

ゲートから出た材料を壁にぶつけることで流れを一旦整頓することができます。流れが安定した結果、成形品の表面に跡が残らなくなります。

材料の不安定な流れはジェッティングの原因となります。ゲートから出た材料が不安定に流れる場合は、一旦壁に当てることで規則性を持たせ、ジェッティングの発生を防止することが可能です。
