入れ子活用のポイント

before

before

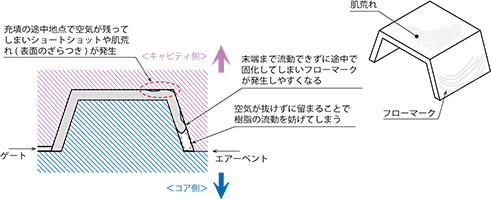

ゲートから流入した材料の先端が冷えて少し固まり、後から流入した材料に押されて成形品表面に縞模様が発生します(フローマーク)。

↓

after

after

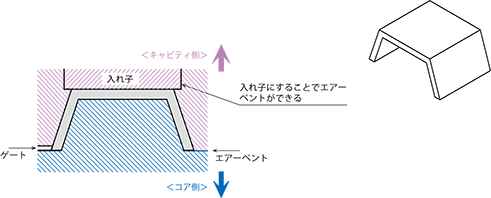

入れ子にしてエアーベントにすると、材料の流れがスムーズになりフローマークの発生を防止することが可能となります。

材料の流れる速度は一定ではないため、フローマークが発生してしまいます。設計段階から材料の流れを考慮することで、成形品表面に発生するフローマークの発生を防止することができます。
