ゲート位置活用におけるヒケ対策のポイント

before

before

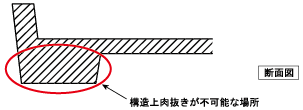

部品の構造上肉抜きができない場合、厚肉になりヒケの発生を回避することができません。

↓

after

after

部品の構造上肉抜きができない場合、厚肉部分にゲートを配置することでヒケの発生を抑制します。

部品の形状を大きく変更できない場合、肉抜きが難しくなりヒケが発生しやすくなります。その際にはその周辺にゲートを持ってくることで、ヒケの発生を防止することが可能です。
