肉厚部分のヒケ回避のポイント④

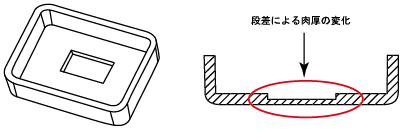

before

before

肉厚が急激に変化する形状の場合、変化する周辺の形状にヒケの発生が懸念されます。

↓

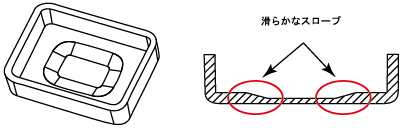

after

after

肉厚の変化をスロープ状にすることで樹脂の充填がスムーズに行なわれるようになり、ヒケの発生が抑えられます。

肉厚が急激に変化すると、その段差周辺にヒケが発生します。部品の構造上問題がないようであれば、段差をスロープ状にすることでヒケの発生を抑制できます。
