肉厚部分のヒケ回避のポイント③

before

before

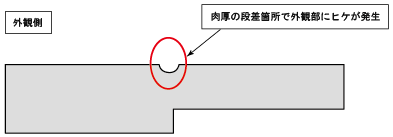

製品の肉厚が急な段差によって変化することで収縮の影響を大きく受けることになり、ヒケが発生します。

↓

after

after

製品の肉厚を段差ではなく緩やかな斜面にすることで収縮の影響を受け難い形状設計にし、ヒケの発生を防止します。

製品形状において必要な機能と外観の品質を確保できる範囲で急激な段差を回避し、緩やかな斜面形状にすることで収縮の影響を軽減することが可能です。
